Aislamiento acústico eficiente en servicios de edificios

Los requisitos de aislamiento acústico en edificios son más estrictos en la actualidad que hace unos años. Se ha demostrado que el ruido es perjudicial para la relajación y la calidad de vida. Un aislamiento y absorción acústica eficaces añaden valor a los edificios, aumentan la productividad y el bienestar de los usuarios y reducen los riesgos para la salud relacionados con el estrés. Por lo tanto, el aislamiento acústico debe tenerse en cuenta desde el principio, especialmente para las áreas de trabajo y las habitaciones que requieren de una protección especial.

¿Qué es el sonido?

En el sentido físico, el sonido consiste en vibraciones u ondas que se propagan en un medio elástico cuya frecuencia está en el rango audible por el ser humano. Estas vibraciones pueden propagarse por el aire (sonido transmitido por el aire) o en sólidos, por ejemplo, mampostería (sonido transmitido por la estructura). El valor que se mide es el nivel de presión acústica, es decir, la intensidad del sonido, y no el ruido en sí, ya que el ruido no se puede medir directamente. La unidad de medida de la presión acústica es el decibelio (dB).

Frequenz_Schallschutz

La frecuencia es el número de ondas sonoras por segundo, expresado en hercios (Hz). Un hercio equivale a una vibración por segundo. Es importante tener en cuenta que todos los ruidos están formados por ondas sonoras que se definen por su longitud de onda (1 / wl = frecuencia) y su amplitud, la magnitud de la onda. Los seres humanos pueden escuchar frecuencias desde alrededor de 16 Hz (tonos bajos) hasta alrededor de 16,000 Hz (tonos altos). En la industria de la construcción, las frecuencias entre 100 Hz a 5.000 Hz son las que nos interesan.

Para la medición de ruido en edificios, se utiliza un filtro de ponderación de frecuencia que establece una conexión entre el nivel de presión acústica y el volumen de ruido percibido. Conocido como filtro A, corrige el nivel de presión acústica en un cierto rango de frecuencia y atenúa las frecuencias altas y bajas. De esta forma, la percepción humana del nivel de presión acústica se puede convertir en un nivel sonoro expresado en la unidad de medida dB (A). Dependiendo de la frecuencia, el oído humano percibe tonos de la misma presión acústica como diferentes volúmenes. En edificios residenciales y hoteles, los sonidos se consideran molestos a partir de un volumen por encima de 30 dB (A).

Factores de perturbación en los edificios: sonido transmitido por la estructura y transmitido por el aire

El ruido en los edificios es causado frecuentemente por las instalaciones técnicas, como el suministro de agua y las tuberías de desagüe, que están mal o insuficientemente aisladas. Ciertos parámetros se deben tener en cuenta en las instalaciones de un edificio para mantener el nivel de ruido lo más bajo posible. Tanto el sonido transmitido por la estructura como por el aire son relevantes para el diseño de los sistemas de fontanería.

El sonido transmitido por el aire se crea cuando el sonido se propaga directamente al aire en los patinillos o huecos de instalaciones y, por lo tanto, impacta en la pared que tiene delante. El oído humano puede percibir este tipo de sonido. En el sonido transmitido por la estructura, el sonido se propaga a través de puntos de sujeción, como soportes de tubería.

Los humanos no pueden percibir el sonido transmitido por la estructura, pero aun así lo registran físicamente y son molestados por él. La radiación de paredes y pisos convierte el sonido transmitido por la estructura en sonido transmitido por el aire.

Ambos tipos de sonido pueden ser producidos por el agua, por ejemplo, cuando fluye por tuberías verticales (sonidos de caída), golpea un codo (sonidos de impacto) o simplemente fluye a través de las tuberías (sonidos de flujo). Estos tipos de sonido se pueden reducir eficazmente mediante el uso medidas de protección, como el revestimiento de tuberías con aislamiento acústico.

Luftschall_Schallschutz
Koerperschall_Schallschutz

Hacer visible la reducción del nivel de ruido

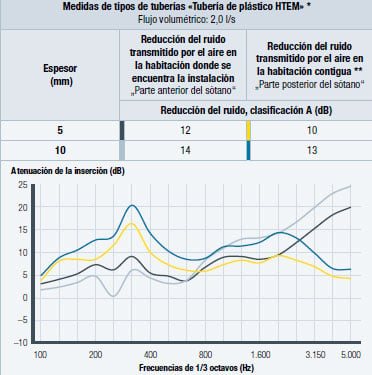

Para expresar esta reducción de forma visible, la reducción del nivel de sonido A en dB (A) se utiliza como medida para la atenuación del ruido percibido por el oído humano. Se refiere únicamente al espectro de sonido usado en la medición. El nivel de reducción por un aislamiento intercalado, está vinculado a la frecuencia siendo otra medida. Estos valores se pueden representar en un diagrama que representa la reducción del nivel de sonido de la instalación (sonido transmitido por el aire) en una tubería con aislamiento acústico para el sonido transmitido por la estructura, en comparación con una tubería sin dicho aislamiento. El nivel de reducción de un aislamiento depende de la frecuencia. Eso significa que las diferentes soluciones constructivas de instalación, por ejemplo, las tuberías que corren bajo escayola, tienen una enorme influencia en la atenuación del aislamiento. La evaluación de la reducción de ruido de los productos de construcción requiere datos tanto del nivel de aislamiento debido a la solución constructiva como de la reducción del nivel de sonido A.

Einfuegungsdämmass_Schallschutz_ES

¿Qué requisitos y normas legales se aplican a las tuberías de alcantarillado y aguas residuales?

Las normas y directivas relativas al aislamiento acústico son muy importantes en Alemania. Se hacen distinciones entre DIN 4109, VDI 4100, DIN EN 14366 y DIN 1986-100 / DIN EN 12056. Para que los edificios residenciales cumplan con los más altos estándares de calidad, se deben cumplir los cuatro estándares. Los requisitos mínimos para la insonorización de instalaciones técnicas, grifería y dispositivos de fontanería se definen en DIN 4109, “Insonorización en la construcción de edificios”. Según el Ministerio Federal de Medio Ambiente de Alemania, el propósito de las estipulaciones en DIN 4109 es garantizar que las personas en "espacios que requieren especial protección" como salas de estar, dormitorios, oficinas y habitaciones hospitalarias estén protegidas contra "perturbaciones inaceptables" debido a la propagación del sonido. Los productos que no cumplen con los requisitos mínimos de DIN 4109 no están aprobados.
